工业管道GC类与动力管道区别分级标准解读全攻略

工业管道应用场景与实际案例分析：GC类压力管道与动力管道的区别与分级标准解读

工业管道作为现代工业生产的核心基础设施，广泛应用于能源、化工、制药、食品等众多领域。本文将深入探讨工业管道与工艺管道的应用场景差异，重点分析GC类压力管道与动力管道的区别、分级标准，并通过实际案例解读TSG D0001-2009管道分类最新解读，为行业从业者提供实用的参考指南。

工业管道与工艺管道的应用场景差异

工业管道与工艺管道虽然都属于压力管道范畴，但在实际应用场景中存在显著差异。工业管道通常指用于输送工艺介质的管道系统，强调的是介质的输送功能；而工艺管道则更注重介质的精确控制与处理，对温度、压力、纯净度等参数有严格要求。这种差异决定了两者在设计、制造、检测等方面的不同需求。

工业管道更注重介质的连续输送能力，而工艺管道则强调对介质的精确控制与处理工艺，这是两者最核心的应用场景差异。

工业管道的典型应用场景

工业管道广泛应用于各类工厂的物料输送系统，如化工企业的原料输送管道、能源行业的原油输送管道等。这些管道通常具有以下特点：

• 输送介质种类繁多，包括液体、气体、固体颗粒等
• 管道系统规模较大，通常构成复杂的网络结构
• 对介质的纯净度要求相对较低，更注重输送效率
• 运行压力和温度范围较广，需要适应不同工况

工艺管道的典型应用场景

工艺管道则主要应用于需要精确控制介质的工业过程，如制药企业的反应管道、石化企业的裂解管道等。这些管道的应用场景具有以下特征：

• 严格控制介质的温度、压力、流量等参数
• 对介质纯度要求极高，需防止交叉污染
• 通常与反应器、分离设备等工艺设备紧密配合
• 需要实现精确的自动化控制与监测

GC类压力管道与动力管道的区别分析

GC类压力管道和动力管道是压力管道分类中的两种重要类型，它们在应用场景、设计要求、安全审查等方面存在显著差异。理解这些差异对于正确进行管道分级和安全管理至关重要。

GC类压力管道主要指用于化工生产的工艺管道，而动力管道则主要用于输送动力介质如蒸汽、压缩空气等，两者的设计理念和应用目标存在本质区别。

GC类压力管道的应用特点

GC类压力管道广泛应用于化工、石油、制药等行业，其主要应用特点包括：

• 通常输送易燃、易爆、有毒或腐蚀性介质
• 管道系统复杂，可能包含多个分支和回路
• 需要承受较高的压力和温度波动
• 对安全防护要求极高，需符合严格的行业规范

动力管道的应用特点

动力管道主要用于输送动力介质，如蒸汽、热水、压缩空气等，其应用特点表现为：

• 主要输送具有热能或动能的介质
• 通常与动力源（如锅炉、压缩机）直接连接
• 对介质的清洁度要求较高，防止杂质影响动力传输效率
• 需要实现高效的能量传输与转换

GC1 GC2 GC3管道级别划分标准与实际案例

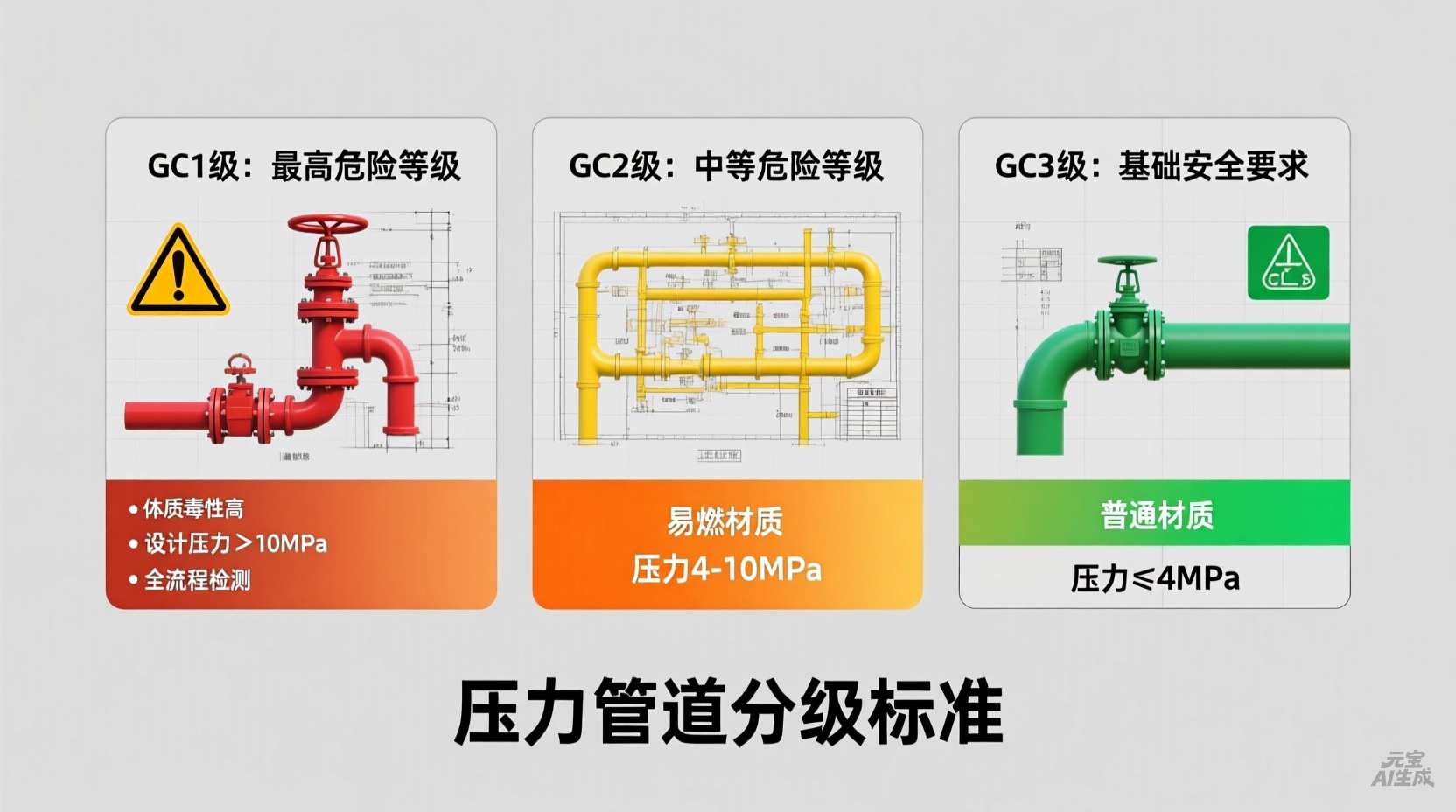

GC类压力管道根据危险程度分为GC1、GC2、GC3三个等级，不同等级的管道在安全要求、设计标准、检测频率等方面存在显著差异。以下通过实际案例解析这些分级标准的应用。

GC1级管道危险性最高，需要满足最严格的安全标准；GC3级管道危险性相对较低，安全要求有所放宽。这种分级标准基于管道介质的危险特性、设计压力、设计温度等因素综合确定。

GC1级管道的实际案例

GC1级管道通常用于输送极度危险介质，如制药企业的反应管道、石化企业的裂解管道等。以下是一些典型案例：

应用场景	输送介质	设计压力(MPa)	设计温度(℃)
制药反应管道	氢氟酸	≥6.4	-20~150
石化裂解管道	甲烷	≥10.0	300~800
乙烯输送管道	乙烯	≥8.0	-40~150

GC2级与GC3级管道的案例

GC2级管道用于输送危险性较高的介质，而GC3级管道则用于危险性较低的介质。以下是一些实际案例：

管道级别	应用场景	输送介质	特点说明
GC2	乙烯 oxide 管道	环氧乙烷	需定期进行泄漏检测，但安全要求低于GC1
GC3	低压蒸汽管道	饱和蒸汽	压力较低，危险性较低，检测频率要求宽松

TSG D0001-2009管道分类最新解读

TSG D0001-2009《压力管道安全技术监察规程-工业管道》是指导中国压力管道设计、制造、安装、使用的重要法规。该规程对管道的分类、分级、安全要求等进行了详细规定，为行业提供了统一的技术标准。

TSG D0001-2009将压力管道分为GC、GD、GS、GW四类，其中GC类对应工艺管道，GD类对应动力管道，GS类对应制冷管道，GW类对应长输管道。本文重点关注GC类管道的分类标准。

GC类管道的分类标准

根据TSG D0001-2009，GC类管道的分类主要依据以下因素：

• 输送介质的危险特性（易燃、易爆、有毒、腐蚀性等）
• 管道的设计压力（MPa）
• 管道的设计温度（℃）
• 管道的公称直径（mm）

实际应用中的分类案例

以下通过实际案例说明GC类管道的分类过程：

管道参数	分类结果	说明
介质：氢气，P=10.0MPa，D=200mm	GC1	氢气为极度危险介质，即使直径不大也属于GC1
介质：氮气，P=2.5MPa，D=500mm	GC2	氮气危险性较低，但直径较大，属于GC2
介质：水蒸气，P=1.6MPa，D=300mm	GC3	水蒸气危险性低，且直径较大，属于GC3

工艺管道精确温压控制的应用场景

工艺管道在许多工业过程中需要实现精确的温度和压力控制，这对管道的设计、材料选择、制造工艺提出了更高的要求。以下通过实际案例分析这些应用场景的特点。

制药行业反应管道的应用

制药企业的反应管道需要严格控制温度和压力，以确保药品的质量和安全性。例如：

• 阿司匹林生产：反应温度需控制在120-130℃，压力波动范围小于±0.5MPa
• 胰岛素发酵：发酵温度需精确控制在37±0.2℃，压力需保持微正压
• 维生素C生产：氧化反应温度需控制在65-75℃，压力需严格控制防止爆炸

石化行业裂解管道的应用

石化企业的裂解管道需要在高温高压条件下输送易燃易爆介质，对管道的耐热性、耐压性和密封性要求极高。例如：
